(一)简介

         该过滤器安装在油泵出油口高压管路上，用以保护控制元件及执行机构。特别是自动控制系统中，高精度的伺服元件及柱塞元件，可有效地防止污染避免故障，延长元件使用寿命。

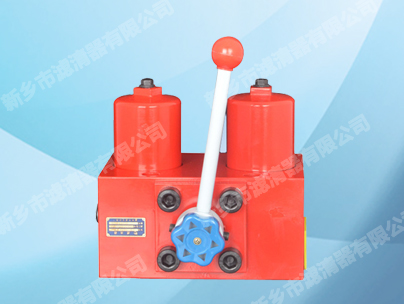

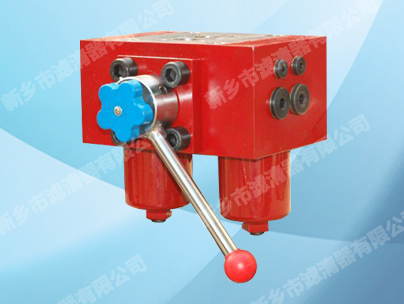

         该过滤器由两只单筒过滤器，换向阀、旁通阀、发讯器等组成，能使系统在不停机状况下更换滤芯，适用于连续工作的液压系统。

         当其中一只过滤器的滤芯堵塞至压差发讯器压力指示值为0.5MPa时、发讯器发讯、这时必须更换滤芯。只要转动换向阀、另一只备用过滤器即刻工作，这时只需旋开螺塞放完油、再旋下外壳、就可更换已堵塞的滤芯。需更换滤芯侧过滤筒，允许少量内泄漏。

        如因故未能及时更换滤芯压差继续升至旁通阀开启压力0.6MPa时，旁通阀自动开启，以避免由于压力继续上升，滤芯破裂造成再污染，但用户必须在发讯器发讯时更换滤芯。
